母屋・胴縁加工
形鋼の高速かつ高精度加工を可能とする小型型鋼加工機を2 台導入。鉄骨専用 CADによる母屋、胴縁の割付図、単品図の作成。現場納品まで一貫して発注が可能です。
正確かつ迅速にご対応いたします
◆鉄骨専用CAD REAL4による作図。
◆部品図と連動した工作機械により納期の短縮を実現。

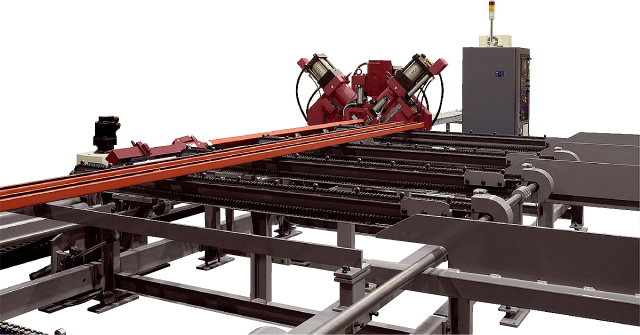

高速かつ高精度加工を可能とする小型形鋼加工機
CBF-3015Ⅱ ＜ドリル穴あけ&丸鋸切断複合機＞
ワークサイズ
| 自動切断範囲 | 角形鋼管 | □50～□150mm |
|---|---|---|
| アングル | L50×50～L150×150mm | |
| チャンネル | [75×40～ [300×90mm | |
| H形鋼 | H100×50～H300×150mm | |
| Cチャン | 75×45×15～250×75×25mm | |
| 素材長さ | 4,500mm～12,500mm （突き当てスタートの場合 1,000mm） | |
UWF-150SⅡ ＜全自動ユニットワーカー（穴あけ・切断複合機）＞
ワークサイズ
| シングルカット （片刃切断） | アングル | L40×40×3 ～ 100×100×7 |
|---|---|---|
| フラットバー | 38×3 ～ 100×9 | |
| チャンネル | [75×40×5×7 ～ [100×50×5×7.5 | |
| Cチャン | 60×30×10×2.3 ～ 150×150×12 | |
| ダブルカット （両刃切断） | アングル | L40×40×3～150×150×12 |
| フラットバー | 38×3～150×12 | |
| 不等編辺アングル | 長辺40～150×12t以下 | |
| パンチ | 角タイプ金型使用 | 最小φ 5 ×3t～最大φ 25 ×12t |
| 鋼材 | 最少尾端部切断長さ | 150mm |
